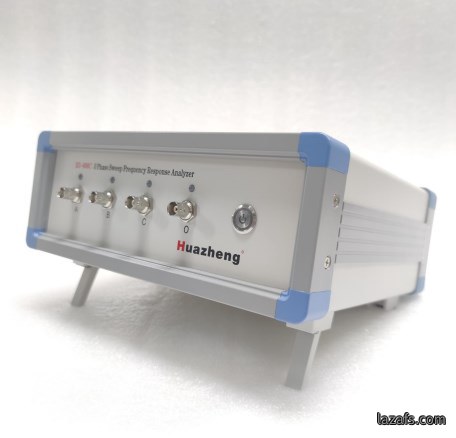

一、系統簡介
變壓器繞組變形測試儀是(shi)專門针對6kV及以上電壓等級電力(li)變壓器及其他特殊(shu)用途變壓器的檢測設備。在電力變壓器(qi)的(de)實际運行和運輸過程中，設(she)備不可避免地會遭受各(ge)類故障短路電流的冲擊或物理撞擊。当短路電流產生的強大電動力作用於變壓器内部結構(gou)時，繞組可能(neng)失去稳(wen)定性，進而导致局部扭曲、鼓包或移位等變形現象的出現，这些(xie)變形問題將嚴重影響變壓器的安全運(yun)行和使用寿命。 该測試儀按照(zhao)國(guo)家電力行業標準DL/T911－2016的要求，采用頻率響應分析法來(lai)測量變壓器的繞組變形情(qing)况。该方法通過檢測變壓器各個(ge)繞組的幅頻響應特性，對檢測結果進行縱向或橫(heng)向的對(dui)比分析，根(gen)據幅頻(pin)響應特性的變化程度，科學判断變壓器繞組可能发生的具(ju)體變形情况(kuang)，為及時发現和(he)處理變壓器故障隐患提供重要技術(shu)支撐。
1、主要技術特點
采用先進的掃頻法技術對變壓器繞組特性進行(xing)精密測(ce)量，在无需對變壓器進(jin)行吊罩、拆(chai)裝的情况下，通過對各(ge)繞組的幅頻響應特性進行深入檢(jian)測，可對6kV及以上中高壓變壓器的繞組進行準(zhun)確測量，及時发現並识別繞組的扭曲、鼓包或移位等各類變(bian)形情况(kuang)，有效(xiao)
測量速度快，對單(dan)個繞組測量時間2分鐘(zhong)以内，並可以實現三相自動測試。
頻率精度非常高，精(jing)度高(gao)於0.001% 。
数字化頻率合成，頻率稳定(ding)性(xing)更高。
5000V電壓隔离、充分保護測試電脑(nao)安全(quan)。
该系統支(zhi)持同步加载9条曲線顯示，各曲線相關參数可自動計算生(sheng)成(cheng)，並能自(zi)動诊断繞組變形情况(kuang)，為維護人員提供诊断的參考結论(lun)。
分析软件凭借功能強大的架構(gou)設計，在软件性能和硬件指標方面均满足DL/T911-2016標準的(de)嚴格要求。
软件管(guan)理人性(xing)化、智(zhi)能化程(cheng)度高，設置好參数后，只需按一個键便可完成所(suo)有測(ce)量工作。
软件界(jie)面簡(jian)洁直觀，分析、存储(chu)、報告导出、打印(yin)等菜單一目(mu)了然。
2、主要技術指標
測量速度：單相繞(rao)組1分鐘-2分鐘
輸出電壓：Vpp-25V，測試中自動調整
輸出阻抗：50Ω
輸入阻抗：1MΩ （響應通道(dao)内置50Ω匹配電阻）
掃頻範围： 10Hz－2MHz
頻率精度： 0.001%
掃頻方式：線性或對数，掃頻間隔和點数(shu)可(ke)任意設置
曲線顯示：幅頻曲線
測量動態範围宽：－120dB～20dB
供電電壓：AC220V±10%
主機重量： 3.8kg
主機體积:272mm*258mm*95mm
3、測試分析软(ruan)件(jian)主要特色
本系統采(cai)用Windows平(ping)臺作(zuo)為核心運行環境，具有(you)廣泛的(de)操作系統兼容性，可稳(wen)定運行於Windows 2000、Windows XP、Windows 7以及W
采(cai)用数(shu)據库保存測試数據，對測試数據的管(guan)理簡洁方便。
系統支持同時加载9条曲線進行對比分(fen)析(xi)，各条曲線的相關參数能够自動進行計(ji)算處理，可以自動(dong)诊断繞組的變(bian)形情况，並為用戶給出诊(zhen)断(duan)的參考結论。
软件管(guan)理功能設計充分融合了現場(chang)實际應用的各類需求。
软件設計充分(fen)考虑實际應用場景的便(bian)利性需求，測量工作中所需的(de)各種条件參数(shu)均設置為灵活的選擇項模式，操作人員无需在現場進行繁
本公司研发的(de)软件具有高度智(zhi)能化特征，用(yong)戶在完成輸入、輸(shu)出信號的连接工作后(hou)，仅需按下單個功能键，即可(ke)自動執行完整的測量(liang)流程，大
软件界面簡洁、直觀、實用。
