一、概述

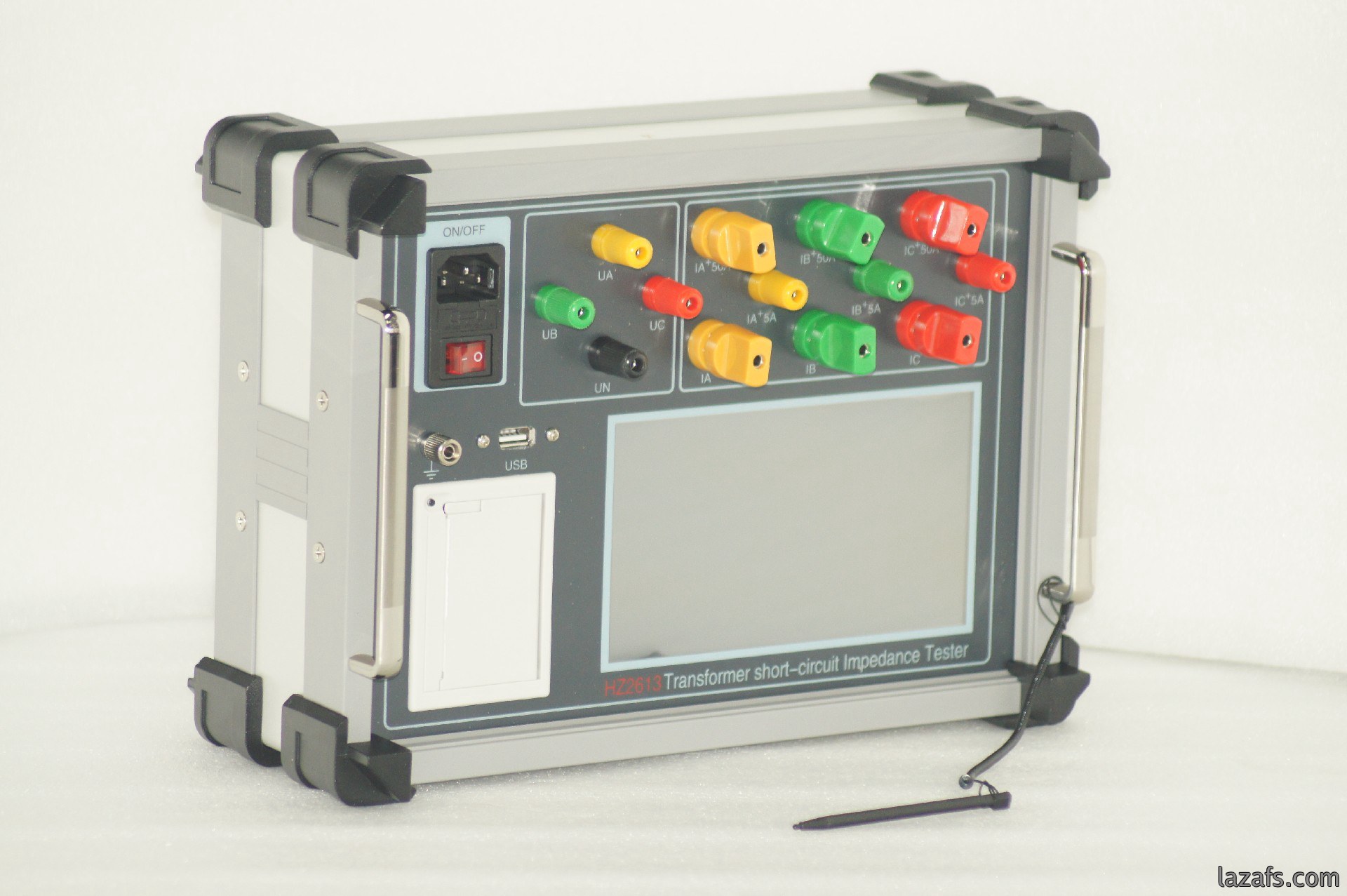

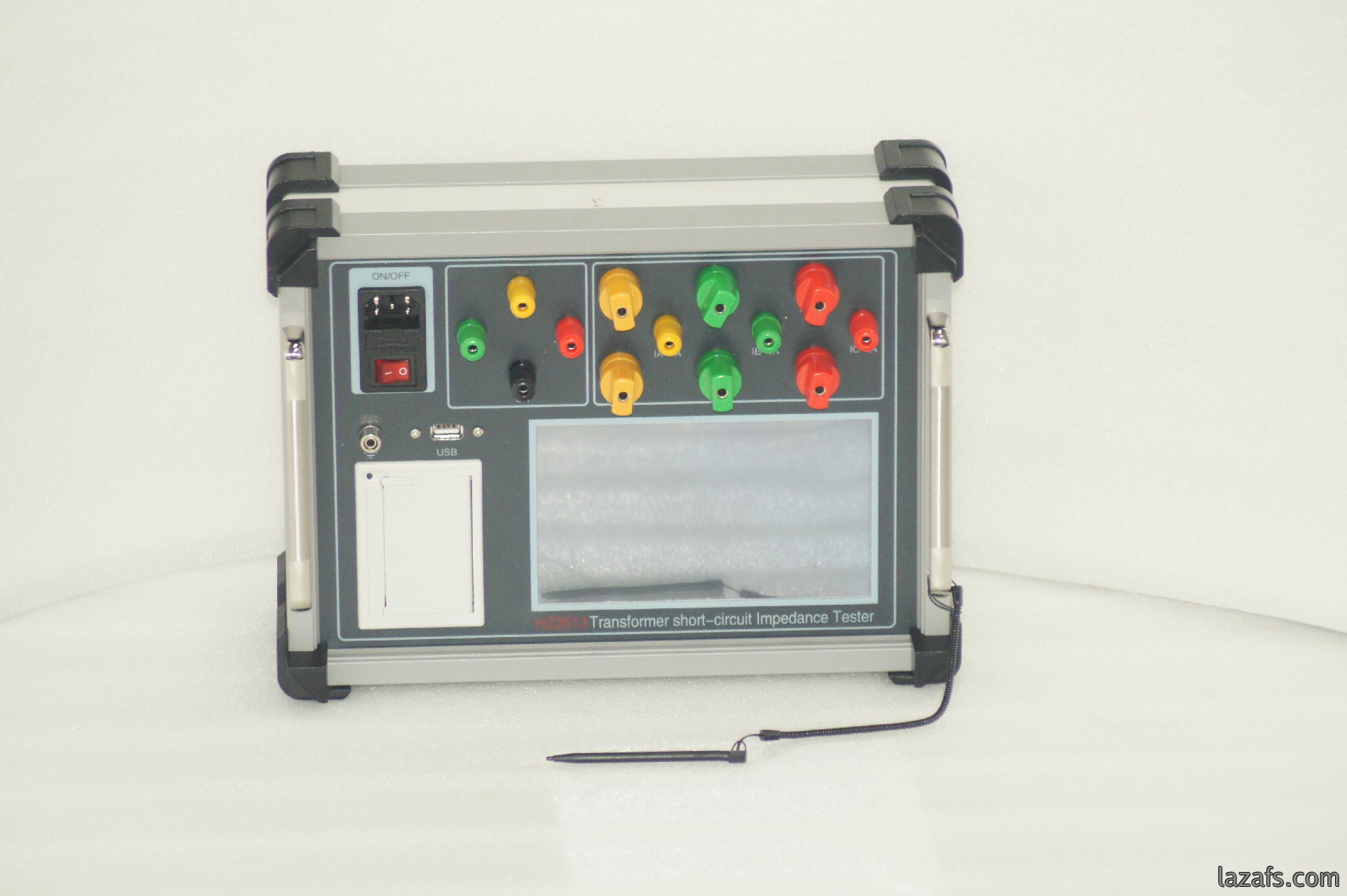

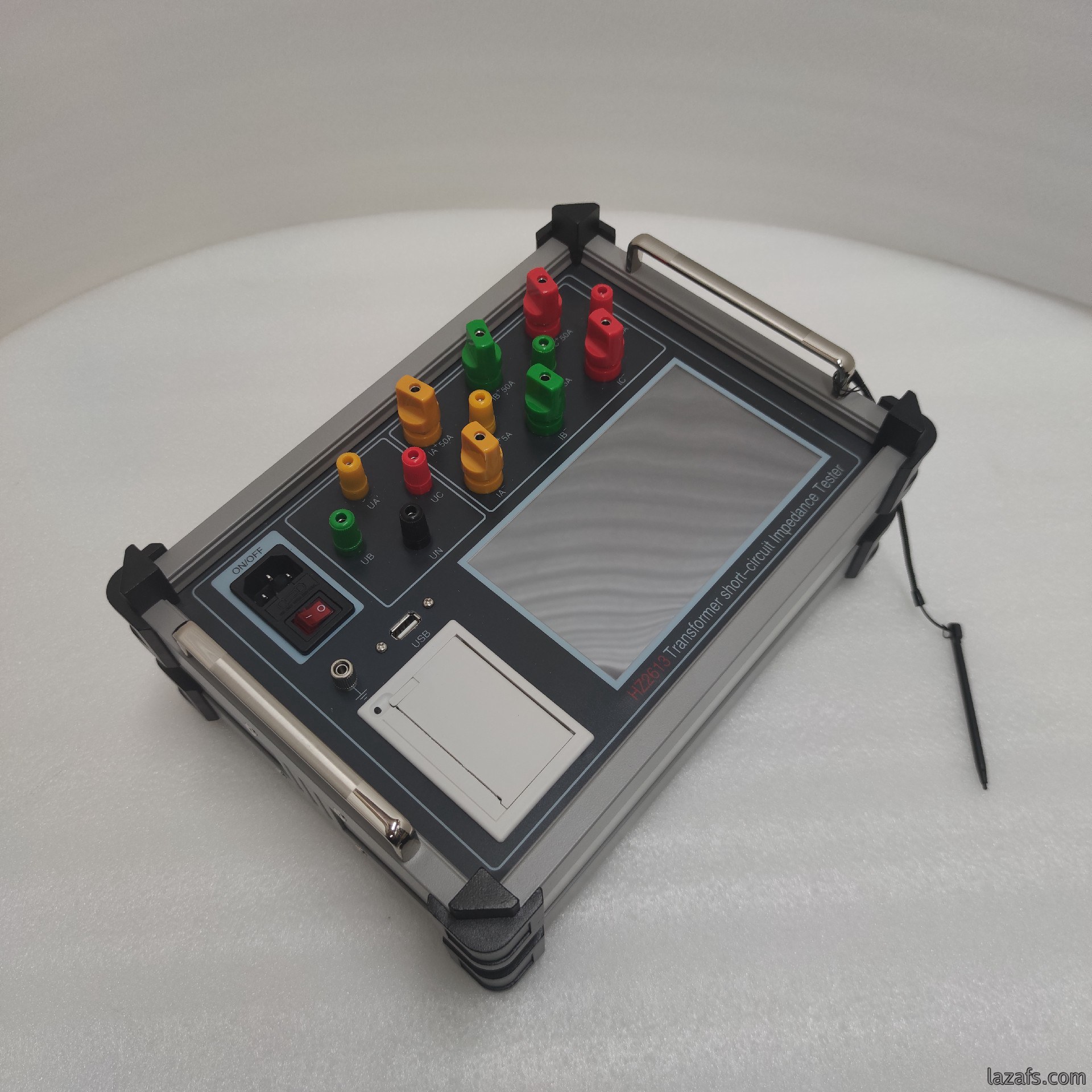

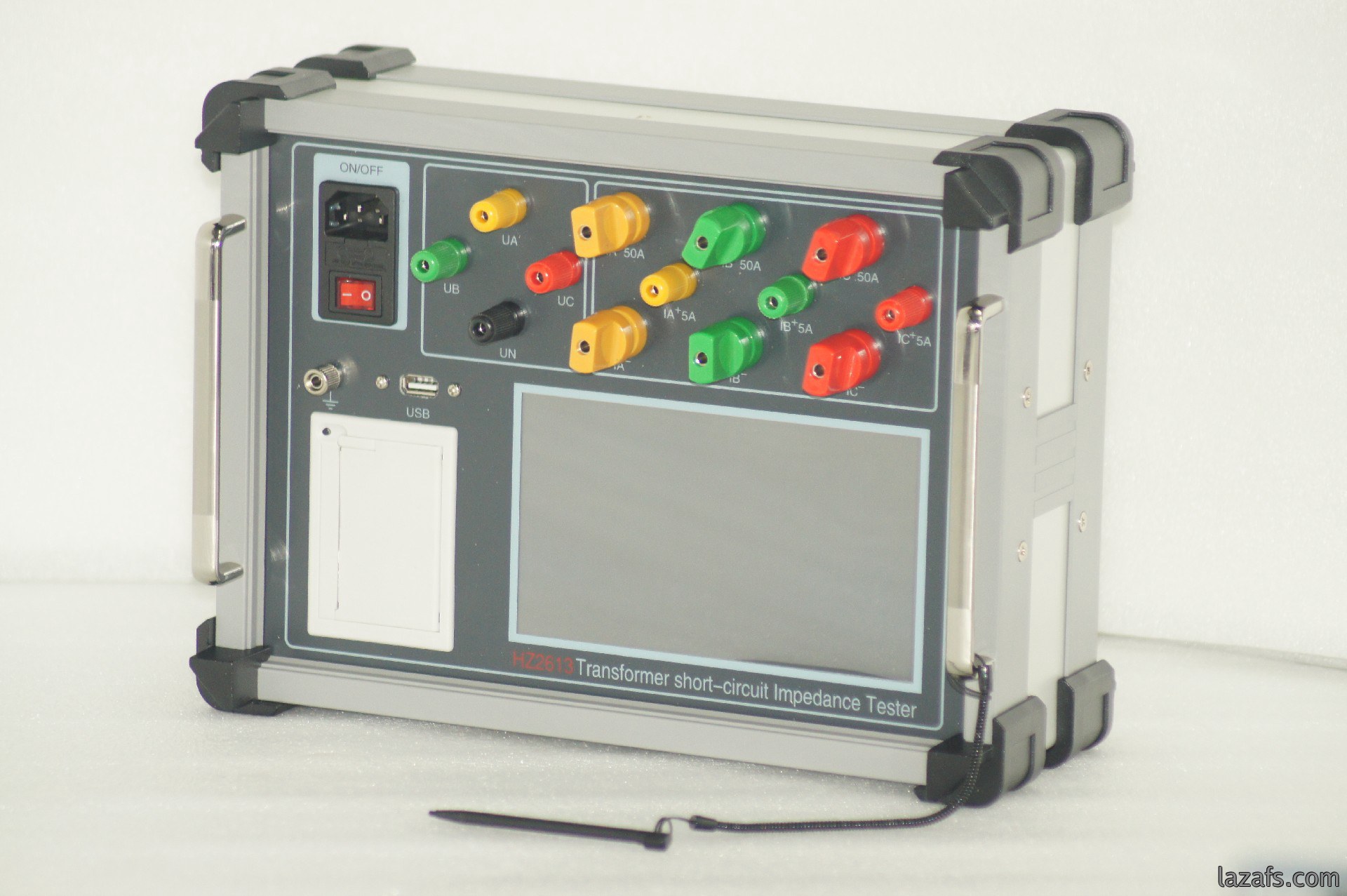

HZ2613變壓器短路阻抗空负载一體機是我公司针對電力設備(bei)檢測领域推出的新(xin)產品。该儀器采用当今流行的ARM處理器作為核心控製(zhi)單元，配(pei)備168M主頻與128M内存配置，支持擴充至4G存储卡，可满足大批(pi)量測試(shi)数據的存储需求。 顯(xian)示系統搭载7寸高清彩(cai)色触(chu)摸屏，結合emwin顯示界面技術，使得儀器操作界面友好(hao)直(zhi)觀，操作流程簡單易上手，支持全(quan)触屏操作(zuo)模式，无需(xu)配備外部键盘即可完成(cheng)所有測試功能。
在變壓器(qi)現(xian)場測試领域，该儀器通過创新的(de)電路設計方案和独特的工(gong)程思路，實現(xian)了體积小、重(zhong)量轻的紧凑型結構設計。儀器功能(neng)覆盖變壓器空负载參数的全(quan)面測試，同時可直接測量現場工作環境中的諧波含量(liang)與實時波(bo)形数據。
1. 使用儀(yi)器時請按本使(shi)用說明书接線和操作。
2. 接地端子或電源線(xian)中的接(jie)地端應就近可靠接地。
在實际的變(bian)壓器測試工作(zuo)中，測試前需要輸入正確的設置參(can)数(shu)。用戶可以輸入存储序號將測試(shi)結果保(bao)存在此記錄號下，然后根據被(bei)試變壓器的具體參数要求(qiu)設置各項參数。設置完毕后點擊(ji)保存修改按钮完成參数保存並自動進入測試界面(mian)。在測試(shi)界面中，操作人員需要選擇需要測(ce)試(shi)的參数類型，包括阻抗(kang)或其他參数選項。確認參数選擇(ze)后點(dian)擊開始按钮启動測試流程，然后可缓慢升起測試電壓以完成整個測試過程。
4. 儀器為(wei)全触屏操(cao)作，請勿(wu)磕碰。
三、主要功能與特點：
该儀器(qi)采用7寸真(zhen)彩液晶屏幕顯示技術，具備測量電壓、電流、角度(du)、功率等多種電參(can)数(shu)的功能。
2.可(ke)測量變壓器的空载损(sun)耗、负载损耗、等參数。
3.可測量(liang)單相、三相(xiang)變壓器的阻(zu)抗、電抗、電阻、阻抗(kang)電壓百分比等參数。
4.儀器具有諧波分(fen)析(xi)功能，可測量(liang)變壓器上所施(shi)加的電壓電流的1-32次諧波含(han)量。
该系統可自動記錄變壓器在空负载(zai)測試過程(cheng)中，不同電壓電(dian)流工况下的空负载特性曲(qu)線数據，便於后(hou)續深入(ru)分析變壓器本體及鐵芯的電磁特性表現和運行状態。
本儀器配備完善的数(shu)據存储及数據浏覽功能模块，支持(chi)DBF数據库格式(shi)，能够根據用戶的實际需求灵活存储各類測(ce)試数(shu)據或浏覽历史測試記錄。為適應現代(dai)實驗室(shi)的数據管理需求，儀器還(hai)支持優盘导出功能，用戶可通過優盘便捷导出測試数據。
采用7寸真彩触摸屏操作界面，搭载emwinGUI圖形系統，内置128M存储器並支持擴展4G存储卡，具備完整漢字(zi)輸(shu)入功能，用戶可通過直觀的触摸(mo)交互實現快速操作，整體設計簡洁
8.體积小，重量轻，測量(liang)準確，不掉電日历，時鐘功能，可随時存储測試(shi)時間。
1. 電壓測量範围： 0－500V相電壓（線(xian)電壓為800V），
2. 電流測量範围： 0.1-50A（支持(chi)外接CT擴(kuo)大量程）。
3. 測量精度：0.2%（功率因数(shu)1.0-0.2），1%（功率因数(shu)0.2-0.01）
4. 工作電源：AC220V±15%
5. 工作温度：-10℃-40℃
6. 環境湿度：10%-85%
7. 體 积 ： 320mm×230mm×140mm
8. 重 量 ： 3.5kg(不包括測試線)
