HZ-8600E中置柜无線核相儀是一款專門為配備五防柜功能的開關柜設(she)計的核(he)相測試設備。该儀器通過(guo)將(jiang)采集器绑定在中置柜上下刀闸的母排上，可(ke)實現六相同(tong)測的快速核對，大(da)幅提升現(xian)場操作效率。 儀器同步配置了通用发射(she)器模块，適用於兩条高壓線路的並網或(huo)環網核相應用場景，满足复雜電網結構(gou)的核相需(xu)求。在工作範围方(fang)面，该(gai)儀器廣泛適(shi)用於5V至220kV交流輸電線路(lu)的核相測試(shi)，並可對二次带電顯示器進行核相校驗。
儀(yi)器采用数字无線傳輸(shu)技術，具有操(cao)作安全(quan)可靠、使用方便(bian)的特點，有效克(ke)服了傳統有線核相儀(yi)在布線复雜、維護困难等方面的诸多(duo)缺點。

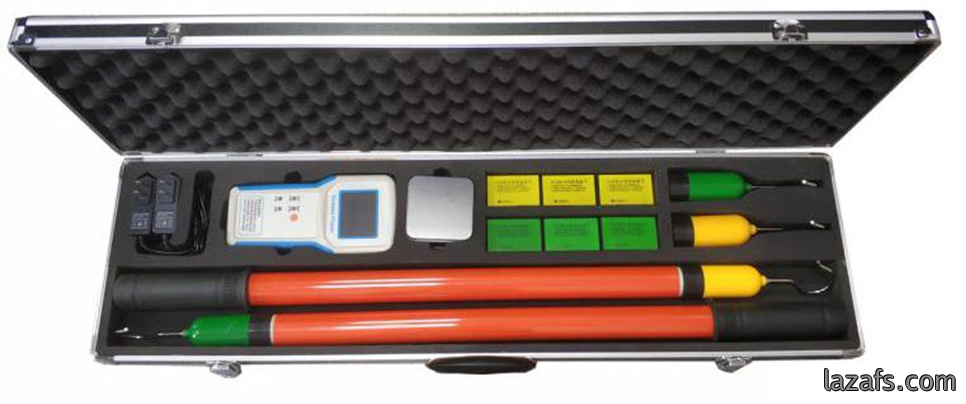

儀器系統由(you)2對发射器、3對采集器和(he)1個接收主機構成完整的測量裝置(zhi)。发射器具備線路带電状(zhuang)態(tai)判断功能，可(ke)精確測量線路相(xiang)位、頻(pin)率等關键電氣參数。在近程核相作業中，发射器將采集(ji)到的(de)測量数據通過无線電通信方式實時发送至接收主機。
1、現場測試時，應按電力部門高壓測試安全距离(li)標準進行操作。
標準配置(zhi)絕缘杆长度為(wei)3米，其(qi)適用的電壓等(deng)級範围為≤220kV。
3、核相操作時，手持位(wei)置不要超過絕缘杆手(shou)柄位置。
注意：
1）手持(chi)機、发射器使用3.7V可充電锂電池，請不要更换其(qi)他電(dian)池。
手持機(ji)和发射器的充(chong)電需采用配套的DC5V1A電源適(shi)配器進行操作，嚴(yan)禁使用任何規格不符或不配套的電源適配器進行充電，以(yi)保護設備正
1、相位差準確度：误差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量範围為5V～220kV。
4、发射器和接收主機的最大傳輸視距約100米。
5、真人语音提示測量結果和操作步骤。

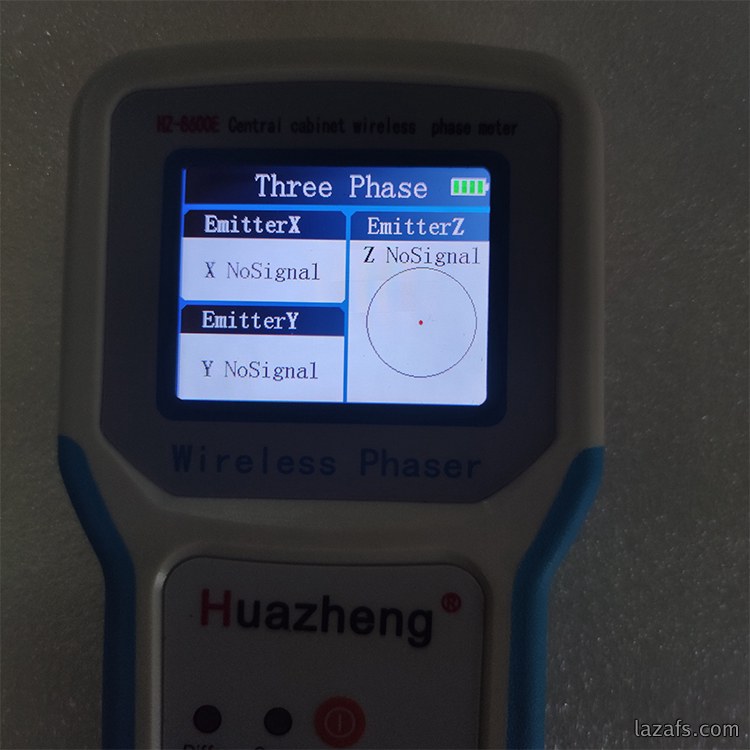

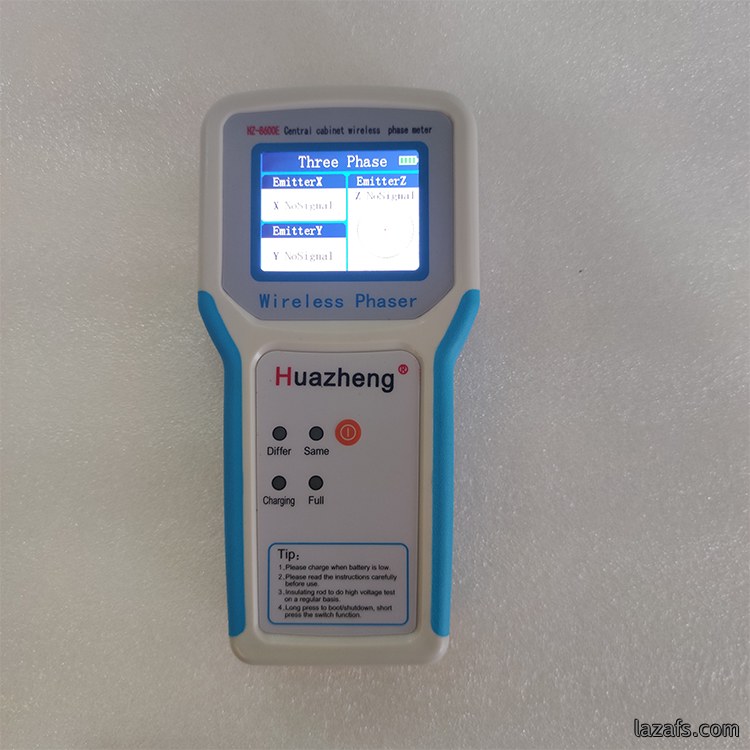

6、3.2英(ying)寸彩屏同時顯示2条線路相(xiang)位差、矢量(liang)圖和同异相(xiang)結果。
发射器集成(cheng)数字无線傳輸技術設計，使手持機能够實時顯示发射器的電池電量状(zhuang)態(tai)、測量線路的相位參数(shu)以及頻率等多項關(guan)键指標，確保操(cao)作人員(yuan)可
8、连(lian)續(xu)1小時无操作自動(dong)關機(ji)。
9、发射器和(he)接收主機均内置可充電锂電池，配置5V充電器。
主機内置(zhi)18650锂(li)電池，電池容量為2600mAH，采用業界標準規格設(she)計，可提供持久(jiu)續航能力。发射器則搭载10440锂(li)電池，電池容量為340mAH，體积紧凑便(bian)於攜带。
11、高壓測量時泄漏電流<10uA。
12、发射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、工作環境：-35℃--- +45℃ 湿度≤95%RH。
14、整機重量：約3.6KG。
15、儀器包裝尺寸：长89cm*宽26cm*高11cm。
