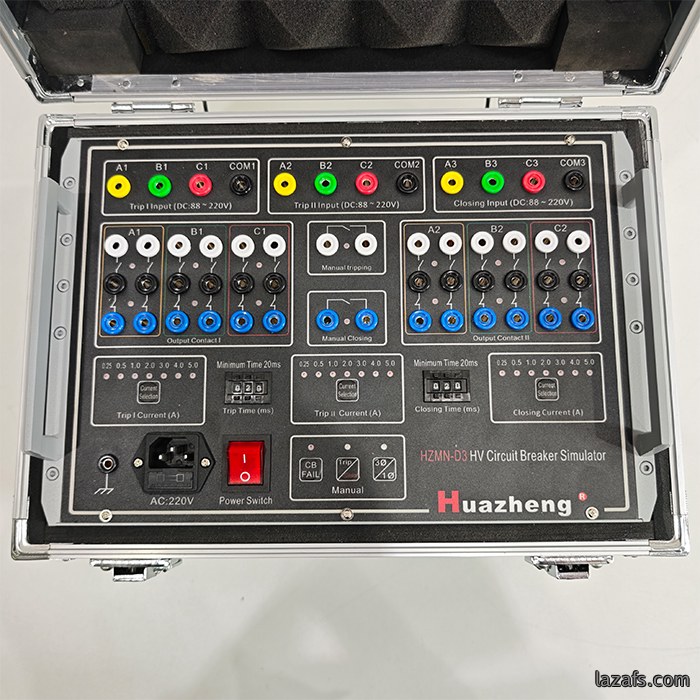

HZMN-D3 模擬断路器（以下簡称模(mo)擬断(duan)路器）是專為繼電保護带(dai)開關聯動模(mo)擬試驗而設計，由集成電路實現跳合闸時間設置、輸入信號逻輯(ji)控製和带保護的功率(lv)電子器件等原理製造，跳闸線圈按独立的雙回路設(she)計，可模擬 6-500KV 電壓等(deng)級的三相(xiang)或分相操作、單跳(tiao)闸線圈或(huo)雙跳闸線圈断路器的動作行為。適(shi)應於電力系統、工矿企業、科研院所、專業院校、保護廠家(jia)使用，作為繼(ji)電保(bao)護及自動裝置带開關整組系統傳動試驗時實际断路器的替代設備，動作準確、可靠、動作次数不受限製，可以(yi)大大提高試驗的(de)正確性與完整性，最大限度(du)地降低實际断路器的動作次数、提高使用寿命，是繼電保護試驗工作的重要(yao)配套設備。
工作電源電壓：AC:220V±10% ，50Hz， 工作電流小(xiao)於(yu) 0.5A。
跳、合闸操作電壓：DC:88V～220V。
跳闸時間選擇：20ms～990ms，最小步(bu)长 10ms，误差不超過±5ms。
合闸時間選擇：20ms～990ms，最小步(bu)长 10ms，误差不超過±5ms。
跳、合闸電流選擇：按 220V 計算：0.25A、0.5A、1.0A、2.0A、3.0A、4.0A、5.0A。
跳闸線圈Ⅰ、Ⅱ並聯使用時，跳闸(zha)電流增(zeng)大一倍。
跳、合闸電流由跳(tiao)、合(he)闸時間控製自動切断。
当通過(guo)面板上的“手(shou)動合闸”和“手動跳(tiao)闸”按钮(niu)來操(cao)作模擬断路器時，模擬断路(lu)器跳、合闸線圈中没有電流(liu)通過。
断路器失灵：当按下模擬(ni)断(duan)路器失灵按钮時，模(mo)擬断路(lu)器不動作，跳、合(he)闸電
流延(yan)時 1s 后断開，再(zai)經 20s 后恢复有電流状(zhuang)態(tai)。
分相(xiang)、三相操作選擇：可分相操作或三相操作，由分相/三相按钮選擇切换。
手動跳、合闸功能選擇：可手動三相跳(tiao)闸、合(he)闸。
開出量：輸出常開、常闭接點容量：AC 220V/5A 、 DC 220V/0.5A。
輸出接點：模擬断(duan)路器輸出接點 12 對，相互独(du)立。分為二組，與模擬断路(lu)
器跳闸線(xian)圈相對應(ying)。跳闸線圈每相二對常開(kai)、常闭接點，並由相對應的指示(shi)燈顯示状態。
手跳、手合接點：手跳、手(shou)合接點各有一對同步輸出常(chang)開接點。当按(an)下手動跳闸(zha)
按钮時，跳闸(zha)綠色(se)指示燈亮，手跳接(jie)點闭合，接點指示燈亮(liang)並延時60s，接點(dian)断開，指示燈滅；当按下手動合闸按钮時，合闸(zha)紅色(se)指示燈亮，手合接點闭(bi)合，接(jie)點指(zhi)示燈亮。

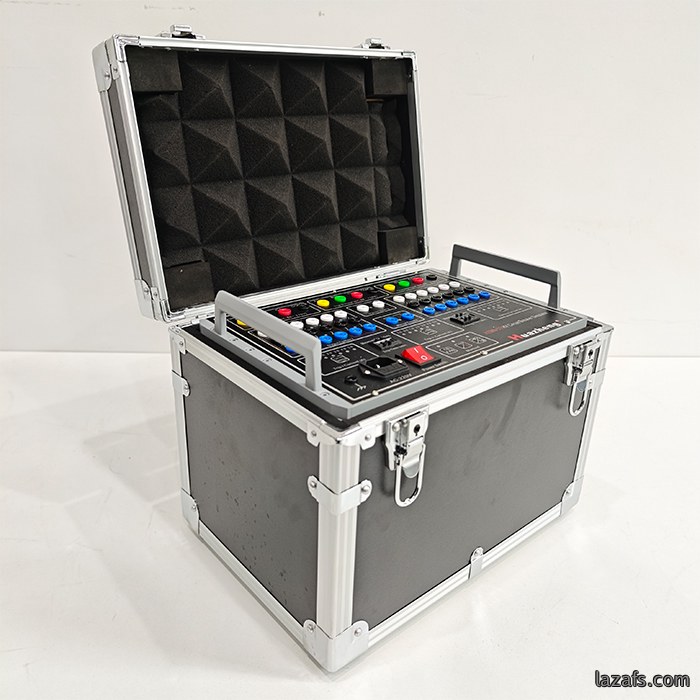

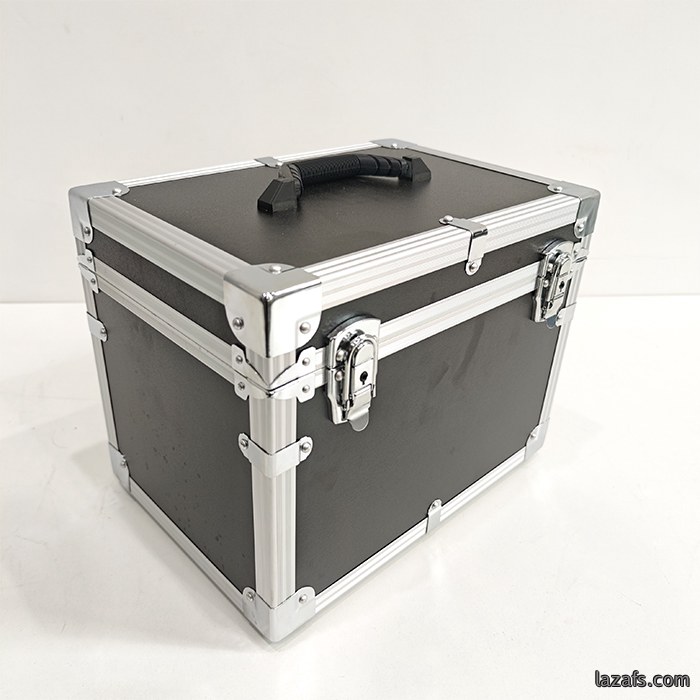

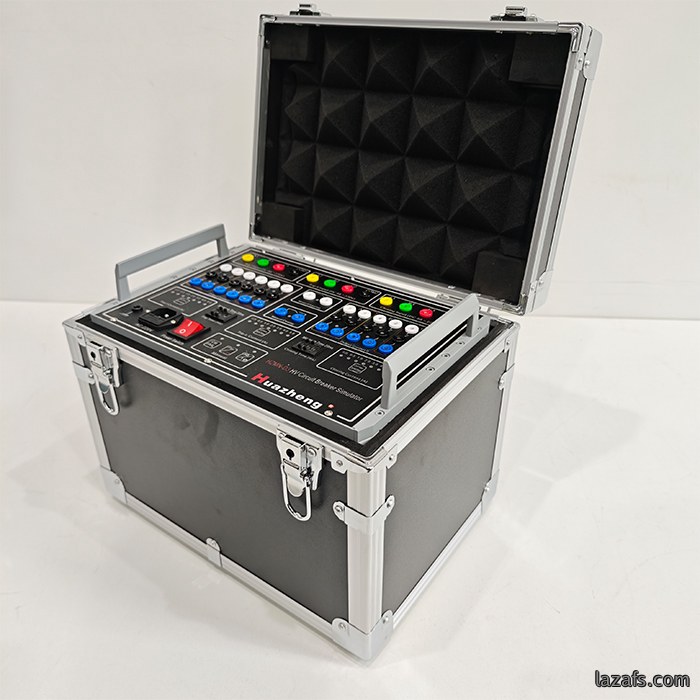

尺寸、重量：330mm×220mm×180mm，6kg。
