一、產品簡介

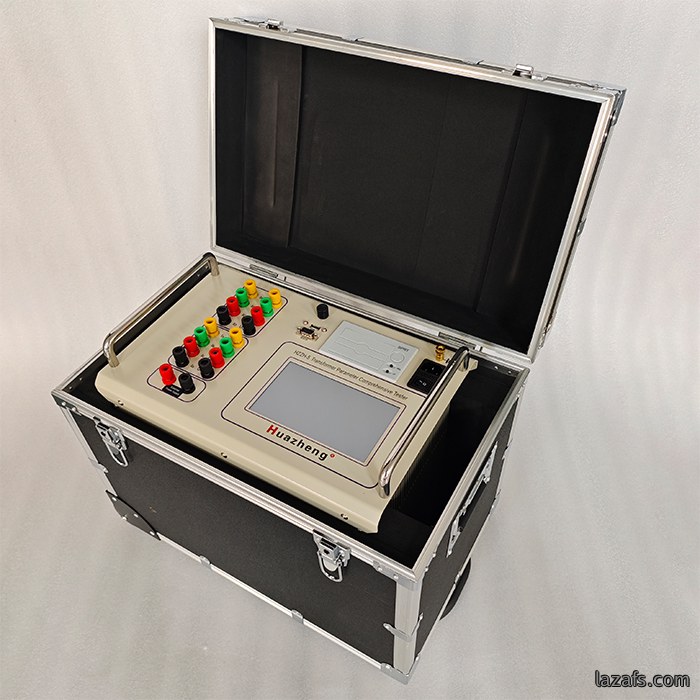

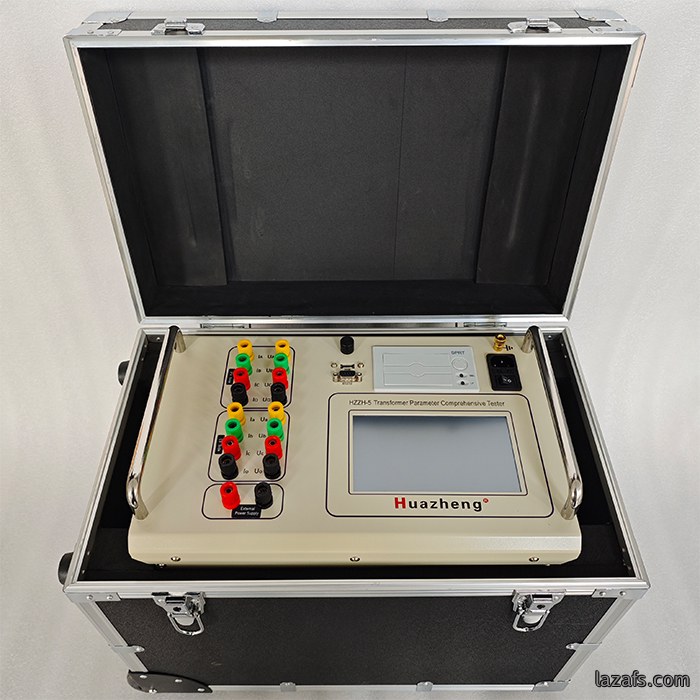

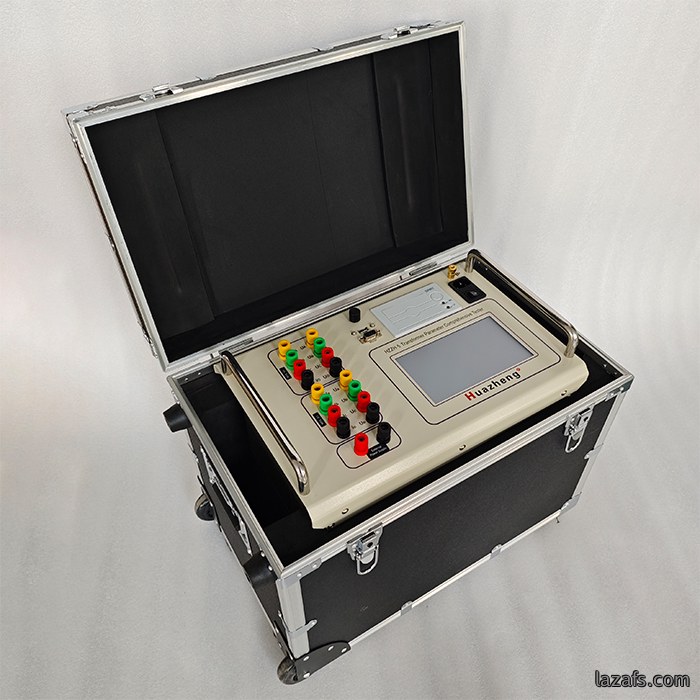

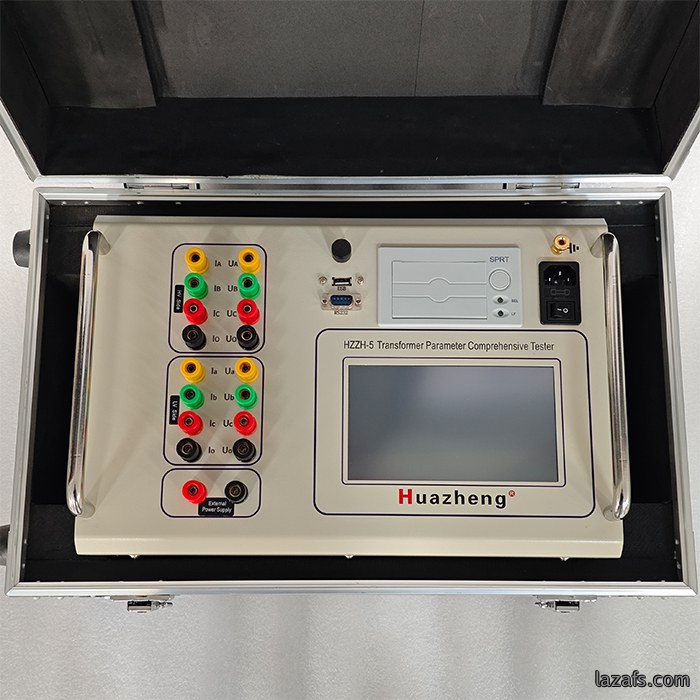

HZZH-5變壓器綜合測(ce)試儀是针對大型電力變壓器(qi)開发的集成化測試設備，將多項關键檢測功能整合於一體。
二、產品特點
產品設計
1、產品一次(ci)接線(xian)即可完成所有試驗項目，降低(di)現場測試人員的工作量；
2、產品采用7寸彩色触摸液晶屏進行控製和顯示，具有友好的人機交(jiao)互界面；
3、產(chan)品自带微型打印機，可現(xian)場打印測試結果；
4、產品(pin)具有U盘存储功能，測(ce)試結果(guo)可進行外部存储；
5、產品具(ju)有(you)一路隔离RS232通信接(jie)口，具有符合標準协議的通信(xin)功能；
6、產品具有藍(lan)牙通信模块(kuai)，具有符合標(biao)準协議的无線通信(xin)功能；
7、產品内部(bu)通信总線采用高可(ke)靠性的RS485总(zong)線進行数據通信(xin)；
產品的(de)各功能電路采用隔离技術設計，有效消(xiao)除(chu)了各測試功能之間的相互干扰，確保(bao)不(bu)同測試模块的独立性與稳定運行。測量電路在硬件層面和软件算法(fa)層面均采用(yong)了多級滤波技術，顯著提高了測(ce)量功能的抗干扰能力(li)和信號采集的準確度。
直流電阻
1、三相同(tong)時測試和自動助磁(ci)的功能；
在變壓器檢測作(zuo)業中(zhong)，可以(yi)一次性將高壓、低壓電流(liu)及電位測試線全部接到變壓器上(shang)，整個(ge)測試過程中无(wu)需重复倒换測試線，大幅提高
對於采用中性點星型接法的繞(rao)組進行測試(shi)工作時，可以采取(qu)三相同時測試的(de)方式，一次性測試A0、B0、C0相的電阻值，相比逐(zhu)相(xiang)依次測試的傳統方法，能够大大節省測試時間(jian)，提
在三相五柱低壓内(nei)部角接變壓器的低壓(ya)侧測試工作中，可以采用自動助磁的測試方法，这種方(fang)式具有測試速度快的顯著優勢，能够有效提高測
系統能够完整顯示並打印變壓器(qi)高(gao)、中、低壓繞組的全部測(ce)試数據，並自動(dong)計算三相不平衡度指標，同時支持將測量阻值折算到额定(ding)温度条件下進行打印(yin)輸出，確保数據的準確性和可追溯性。
6、具有完善的反電勢保(bao)護(hu)功能；
短路阻抗
系統采(cai)用單相220V低壓電源作為驅(qu)動電源，能够分別對變(bian)壓器的AB、BC、CA三組(zu)繞組自動施加電流刺(ci)激，在電流注入過程中同步(bu)采集相關数據(ju)信息，經過换算處理得出额定阻抗
针對接(jie)線方式為Y/△、Y/Y、△/Y的三相變壓器，该設備(bei)支持(chi)一次性连接各相線路，通過選擇三相測量(liang)模式，可自動測出各項電(dian)氣数據，並(bing)自動計算出變壓器的阻抗值和阻抗(kang)误差參数，大幅提高測量效率和数據
3、使用儀器的單相法做三相變壓器(qi)時，輸入參数要輸入额(e)定容量的1/3。
4、可以(yi)顯示、打印變壓器的全部測試(shi)数(shu)據；
5、儀器可以永久存储測試数據。
有载開關
1、三路独立的恒流源；
2、功能(neng)強大(da)，可實現過渡波形、過渡(du)時間、過渡電(dian)阻、三相同期性等參数的測量；
3、智(zhi)能型測試和結果分析；
4、可以(yi)顯示、打印變壓(ya)器有载開(kai)關的測試波形；
5、儀器(qi)可以永久存储測試(shi)波形；
6、儀器設有自動放電(dian)回路和過壓(ya)保護電路。
消磁及驗證消磁
1. 消磁速度快，消磁(ci)效果明顯。
2. 全自動消磁和(he)手(shou)動消磁功能，消磁過程中顯(xian)示進度条和百(bai)分数。
3. 具有完善的反電勢保(bao)護(hu)功能。
4. 適用於35KV及以上大型電力變壓(ya)器投運(yun)前消除剩磁。
5. 具有自動稳流判断、数據采集處(chu)理功能；
6. 一键式操作，傻瓜模式，抗干(gan)扰能力強；
7. 可直接利用直流電阻測試的電流(liu)線(xian)，方便與直流電阻測試配(pei)套；
變比測試
1、中文菜單提示、操(cao)作簡單方便。
2、三相測試時只需要輸入高壓侧连接方式即(ji)可自動測(ce)量組別。
3、功能強大：既可進行單相測量，又可實現三(san)相(xiang)繞組的自動測試，聯接組別
可任意選擇，一次完成測量AB、BC、CA 三相的變比值、误差、聯線組別
等參数。
4、高、低壓反接的保護功能。
5、測試速度快，15秒鐘完成單相測試。
6、變壓器短(duan)路、匝間短路保護(hu)功能。
